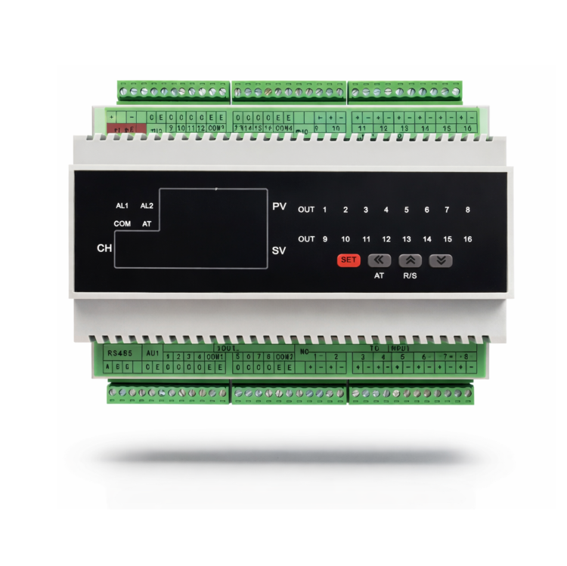

TCPK16 – 16 CHANNELS TEMPERATURE CONTROLLER

TCPK16 เครื่องควบคุมอุณหภูมิ 16 ช่อง

TCPK16 (16 Channel Temperature Controller) คือเครื่องควบคุมอุณหภูมิที่รวม 16 ช่องควบคุมไว้ในเครื่องเดียว เหมาะกับระบบที่มีจุดควบคุมจำนวนมาก ควบคุมได้ทั้งการทำความร้อนและความเย็น รองรับทั้ง PID และ ON/OFF พร้อม Auto-tuning ความแม่นยำในการวัด 0.5% ราคา 16,000 บาท คิดเป็นช่องละ 1,000 บาท

สเปกทางเทคนิค TCPK16

เหมาะกับงานแบบไหน

• เตาอบและเตาเผาอุตสาหกรรมที่แบ่งโซนความร้อนจำนวนมาก
• ไลน์อัดรีดพลาสติกที่มีหลายโซนตลอดกระบอกและหัวดาย
• สายพานอบแห้งยาวที่ต้องคุมอุณหภูมิแยกทีละช่วง
• ระบบทดสอบที่ต้องเก็บและควบคุมอุณหภูมิหลายจุดพร้อมกัน
• งานที่ต้องการรวมการควบคุมทั้งหมดไว้ในตู้เดียวเพื่อลดพื้นที่

ทำไมถึงคุ้มกว่าใช้ตัวควบคุมแยกหลายตัว

หากใช้ TCPK4 จำนวน 4 ตัวเพื่อให้ได้ 16 ช่อง ราคารวมจะเท่ากับ 16,000 บาทเท่ากัน แต่ต้องเดินไฟเลี้ยง 4 ชุด ใช้พื้นที่ในตู้มากกว่า และต้องดูหน้าจอ 4 จอเพื่อตรวจสอบสถานะ TCPK16 รวมทุกอย่างไว้ในเครื่องเดียว จึงติดตั้งและดูแลง่ายกว่าอย่างชัดเจนเมื่อจำนวนจุดควบคุมมาก

โหมด PID กับ ON/OFF เลือกใช้อย่างไร

ใช้ ON/OFF เมื่องานไม่ซีเรียสเรื่องความนิ่งของอุณหภูมิ ส่วน PID จะคำนวณกำลังที่จ่ายอย่างต่อเนื่อง ทำให้อุณหภูมินิ่งกว่ามาก เหมาะกับงานอบชิ้นงานและงานที่ควบคุมคุณภาพเข้มงวด ฟังก์ชัน Auto-tuning จะหาค่า PID ให้อัตโนมัติ ซึ่งช่วยประหยัดเวลามากเมื่อมีจุดควบคุมถึง 16 จุด

สิ่งที่ต้องเตรียมเพิ่ม

ตัวควบคุมรับสัญญาณจากเซนเซอร์แบบ RTD จึงต้องเตรียมเซนเซอร์ให้ครบตามจำนวนช่องที่ใช้งาน และเอาต์พุตเป็นสัญญาณสั่ง SSR หรือทรานซิสเตอร์ ต้องต่อผ่าน Solid State Relay อีกทอดเพื่อตัดต่อโหลดกำลังสูง ไม่ได้ขับฮีตเตอร์โดยตรง

สั่งซื้อและขอใบเสนอราคา

บริษัท มิตร เทรด จำกัด จำหน่าย TCPK16 พร้อมให้คำแนะนำในการวางระบบควบคุมหลายจุด การเลือกเซนเซอร์ และการต่อร่วมกับ Solid State Relay ติดต่อทีมงานเพื่อขอใบเสนอราคาหรือสอบถามข้อมูลทางเทคนิคเพิ่มเติม

Overview of the TCPK16 – 16 CHANNELS TEMPERATURE CONTROLLER

Introducing the highly advanced TCPK16 – 16 CHANNELS TEMPERATURE CONTROLLER, specifically designed to aggressively overhaul expansive industrial thermodynamic frameworks efficiently. Moderating vast environmental fluctuations accurately across multiple independent production sectors represents arguably the most profound challenge confronting heavy industrial facility managers today. Relying upon isolated, single-node diagnostic stations actively invites unseen thermal distortions that repeatedly ruin fragile material curing or delicate processing operations entirely. Deploying this sophisticated multipoint regulator systematically grants administrators extreme centralized command encompassing sixteen independent heating or cooling variables simultaneously. Constructed utilizing rapid internal processing logic, this specialized electronic processor rigorously assesses environmental shifts without sustaining inherent computational lag traditionally encountered within complex automated panel configurations natively. To understand the fundamental principles behind exactly how this technology ensures operational safety throughout complex heat distribution networks, please review the Wikipedia concept on Temperature control. For exploring other extremely related models safely, you can also browse our full Engineering equipment category online now.

Key Features

• Showcases highly intricate environmental management explicitly supporting 16 individual channels dynamically.
• Provides aggressive processing acceleration natively evaluating shifts extremely fast at 10 times per second.
• Features completely automated computational Auto-tuning ensuring absolute PID heating and cooling exactness.
• Equipped smoothly with intuitive manual-to-auto toggle switching tailored specifically toward emergency interventions.
• Maintains exceptionally sharp precision continuously evaluated tightly within a tight 0.5% measurement threshold.

Technical Specifications Overview

Performance Parameter

• Total Operational Channels: 16
• Measure Accuracy: 0.5%
• Sampling Rate: 10 times/s
• Minimum Control Cycle: 1s

Electrical Interface Details

• Sensor Input: RTD thermal resistance
• Control Output Method: Dedicated SSR / Transistor configuration
• Control Function: ON/OFF heating, PID heating, PID cooling, ON/OFF cooling
• Run Mode Mechanism: RUN / STOP

Mechanical Connections and Architecture

• Auto-tuning capability: Yes
• Manual/auto distinct switch: Yes
• Decimal point setting accommodation: Yes
• Internal Alarm Setup: Integrated logic (Software-realized only)

Why Choose The TCPK16 – 16 CHANNELS TEMPERATURE CONTROLLER?

Safeguarding extremely demanding analytical components ultimately mandates employing meticulously evaluated regulatory electronic equipment continuously. By unifying sixteen independent analytical sectors into one cohesive operating ecosystem, process operators systematically reduce severe operational complexity alongside drastically decreasing inherent factory footprint congestion. Suppressing random ambient alterations effectively utilizing advanced PID algorithmic processing secures exceptionally fragile chemical combinations against encountering costly unintended phase transitions rapidly. Because this unit inherently delivers phenomenal digital response times calculated rigidly at fractions of seconds, surrounding infrastructural valves actuate decisively minimizing thermodynamic lag noticeably. Integrating automated internal software-realized warning indicators strictly assures maintenance teams remain profoundly informed confronting immediate component deviation variables. This decisive hardware implementation definitively protects fundamental manufacturing investments across diverse technological operations safely.

Industrial Applications

• Sustaining Strict Multi-Zone Manufacturing Furnace Chambers
• Controlling Intricate Semiconductor Baking Process Arrays
• Refining Polymer Plastic Extrusion Flow Viscosity Needs
• Managing Automated Industrial Cooling Network Grids
